En la inyección electrónica para motos o como para deautos, uno de los sensores mas importante es el sensor MAP. ¿Cómo funciona este sensor ? ¿Cómo puedo diagnosticar el map (MAP Sensor is bad)?.
¿Que es el sensor MAP?
El MAP, que sus siglas significan "Manifold air pressure" es un sensor encargado de medir la presión absoluta del manifold o multiple de admisión en los motores de combustión interna.
¿Es lo mismo que el sensor MAF?
Si quieres saber mas sobre el sensor MAF, ingresa aquí
¿Cuáles son los principales sensores para el cálculo de la inyección electrónica?
Los 4 sensores más importantes (o también llamados primarios) para el cálculo de la inyección de combustible son:
- Sensor CKP (o como sus siglas en inglés "Crankshaft position", sensor de cigueñal)
- Sensor CMP (o como sería en inlgés, "CamShaft position", sensor de árbol de levas)
- Sensor MAP (que aquí le detallaremos todo a continuación)
- Sensor MAF (en inglés sería "Manifold air pressure")
¿Cómo hace la computadora para calcular el combustible para inyectar?
Para comprender mejor cómo es que la ECU hace este cálculo, lo veremos en el cuadro a continuación, allí podemos observar que sensores son los que alimentar la información que precisa la ECU o ECM en cada parámetro, es decir, por ejemplo para el cálculo del flujo de aire, la señal la envía el Sensor MAF.
¿Para que sirve el sensor MAP (no sensor MAF)?
En primer lugar, vamos a comenzar con el sensor de presión absoluta del múltiple, también conocido como el sensor MAP (sus siglas en inglés significan “Manifold Absolute Pressure”). Este sensor es el encargado de medir la presión (vacío) en el múltiple de admisión y es utilizado por el ECM/PCM para saber cuál es de la presión del múltiple y la carga del motor.
¿Donde va ubicado el MAP?
El sensor MAP puede estar montado al múltiple de admisión o
filtro de aire del motor (Cabe destacar que esta imagen de sensores son bastante actuales, pero algunos sensores poseen una manguera que va conectada al múltiple, eso se ve a simple vista).
Las distintas marcas y la versión de cada modelo de sensor son diferntes y por eso los pongo en el ejemplo. En general, tienen 3 cables conectados al ECM/PCM, uno referencia de cinco voltios (+5v), un cable de señal y un cable de tierra.
¿Cómo funciona el MAP Sensor?
El funcionamiento del éste sensor es bastante sencillo, pero muy cuidadoso. Su funcionamiento interno es el siguiente; El sensor MAP consta de un filtro, una membrana y un semiconductor de cristal (ver imagen)

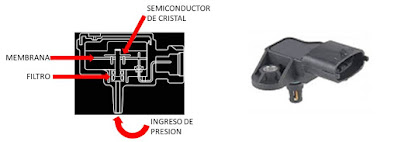

La membrana del sensor funciona de la siguiente manera..
La presión/depresión que se genera en el múltiple ingresa por abajo (ver flecha de ingreso) y pasa por el filtro y ejerce una fuerza sobre la membrana (puede ser, hacia arriba, o hacia abajo según el valor de presión) y el semiconductor traduce esa fuerza en un valor eléctrico que sera un dato para la ECU.
Cuando
se ejerce carga sobre el motor (como cuando se acelera),
la señal del MAP se incrementa y hace que la computadora
retarde el tiempo de inyección para reducir la temperatura en la cámara de combustión disminuyendo así las detonaciones y la posibilidad de emitir óxido
de nitrógeno (que es el principal contaminante ambiental).
¿Que fallas me genera el mal funcionamiento del MAP?
Cuando
el sensor MAP falla, los problemas pueden ser las siguientes:
•
Consumo excesivo de combustible
• Se
apaga el motor
• Motor
ahogado (exceso de combustible inyectado)
•
Tironeos cuando se acelera el motor
•
Marcha mínima inestable (ralení desparejo)
• Se
enciende la luz Check Engine (sólo en algunos casos)
¿Cómo puedo medir el sensor MAP?
En general, siempre que uno quiera hacer mediciones debe tener una tabla de valores para poder comparar los resultados que le de la medición (en general, los fabricantes tienen la tabla de valores).
- En primer lugar, medir siempre que al sensor le llegue el voltaje necesario (+5v).
- Verificar que en el conector no hayan oxidaciones, empalmes, malas conexiónes, mala masa, ya que en este caso, a la ECU le va a llegar una señal errónea.
- Con un probador de sensores, se conecta una manguera y una pistola de vacío, y se va obteniendo valores de señales.
¿Que valores tiene el MAP?
Los valores del sensor de presión de la admisión, varían en función de la carga del motor; es por ello que depende de en que estado lo estemos midiendo, podemos "evaluar" una presunta falla. El valor del sensor, tomado en voltaje, varía entre 0,2v a 4,5/ 5v, por lo general.

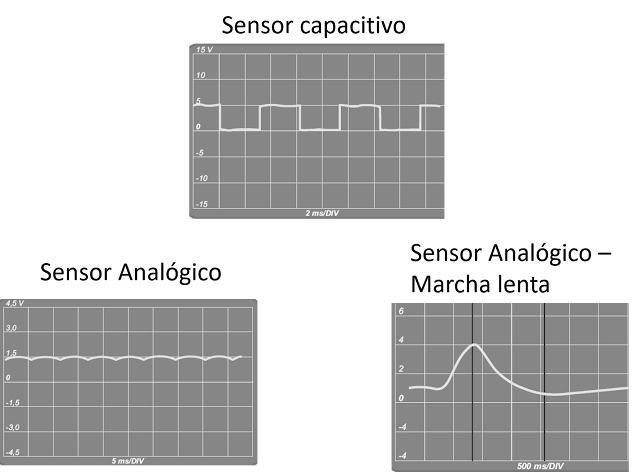

Para ello, les voy a dejar algunos ejemplos de imágenes tomadas con el osciloscopio, donde vemos cómo varía la señal o valor del MAP (lo que lee la ECU).
¿Que herramientas necesito para medir el sensor?
La herramienta que ideal para la medición de estos equipos es el multímetro, Otra de las herramientas que puedes usar es el osciloscopio automotriz. Es mas preciso ya que vemos la curva de señal del map, pero se debe saber utilizar bien.. por eso, creo que para empezar, te recomiendo uses el multímetro o tester
¿Sabes cómo se utiliza el multímetro? No?
Te recomiendo que ingreses aquí y veas cómo se utiliza el multímetro!🙌
Te dejamos también un videito para que lo vayas poniendo en práctica, aquí te mostramos como hacer una medición de carga de la batería con el vehículo en ralentí
¿Dónde puedo comprar el sensor si se daña?
Esta es una pregunta que me han hecho muchas veces y siempre recomiendo lo mismo. Lo ideal es ir a la casa de repuestos originales de la marca, con el sensor (en caso que se pueda llevar) y las especificaciones del vehículo (Marca, modelo, año, tipo de motor, cilindrada, etc). Son parámetros fundamentales para que al momento de comprar uno nuevo, nos den el que va (y evitemos volver o que el auto falle).
¿Cómo se dice Sensor MAP en Inglés?
Cuando hemos agotado todos los puntos de búsqueda de fallas o queremos conectarnos con algún fabricante de éste sensor, en general deberemos hablarle en inglés, pero ¿Cómo se dice?
Como su nombre lo indica "MAP Sensor".
Nada difícil, cierto? Lo bueno es poder compartirlo y que ustedes puedan encontrarlo en cualquier lado.
